離心泵結構組成圖解

2020/7/22 12:23:28

離心式泵應用范圍廣，除工業應用外，還廣泛用于農業灌溉，市政供水，電站循環供水，城市污水處理等。各類型的離心泵品種繁多，雖然各類型泵的結構不同，但主要部件基本相同，現主要介紹離心泵的基本結構組成。

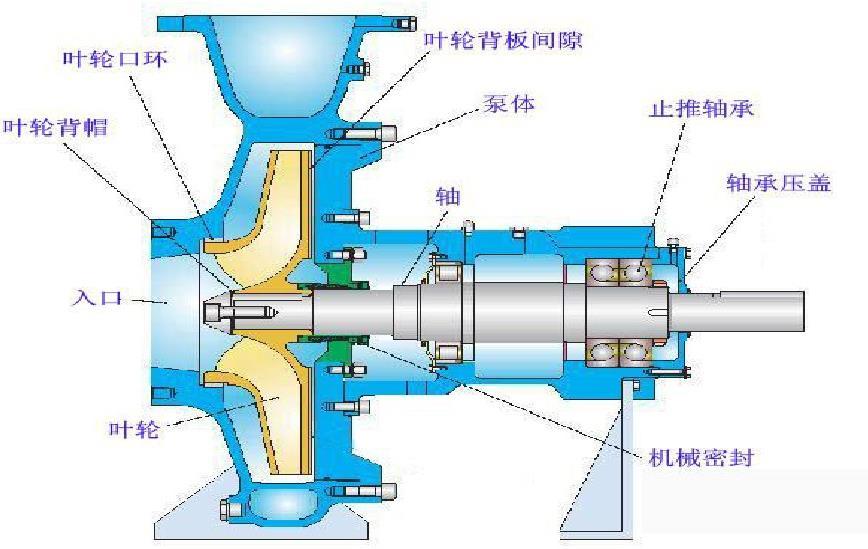

其基本結構由葉輪、泵體、泵蓋、擋水圈、泵軸、軸承、密封環、填料、軸向力平衡裝置八部分組成。

1、離心泵的葉輪是其工作部件之一，它依靠高速旋轉向液體輸送工作液體，從而實現液體的輸送。通常，葉輪由輪毅、葉片和蓋板組成。葉輪的蓋板又分為前蓋和后蓋，葉輪口側的蓋板稱為前蓋，另一側的蓋板稱為后蓋。

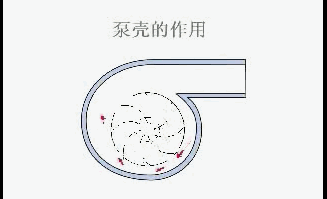

2、泵的主體是泵體，也叫泵殼。作為支承和固定裝置，它與安裝軸承的支架連接。蝸殼是指葉輪出口至下一級葉輪進口或泵出口管間截面積逐漸增大的螺旋形流道。流量逐漸增大，出口呈擴散管狀。葉輪出流后，流速可緩慢減小，將大部分動能轉化為靜壓能。

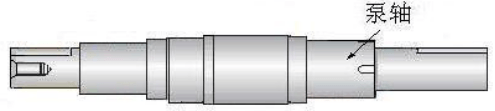

3、泵軸的作用是借聯軸器與電機連接，把電機的轉矩傳給葉輪，因此它是傳遞機械能的主要部件。其一端通過聯軸器與電機軸連接，另一端支撐葉輪作旋轉運動，并配有軸承、軸向密封等部件。

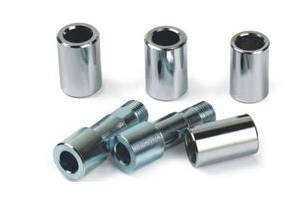

4、軸套是用來保護泵軸的，把填料與泵軸的摩擦轉化為填料與軸的摩擦，所以軸套也是離心泵的易磨損件。

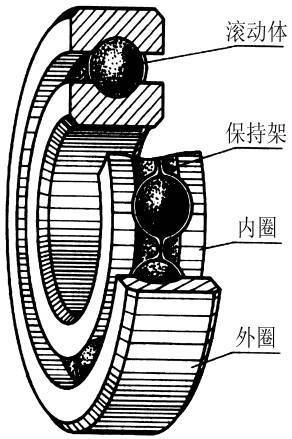

5、該泵的軸承負責支撐轉子的重量和受力。多用在離心泵上的滾動軸承，其外圈和軸承座的孔采用基本軸制，內圈和轉軸采用基本軸制，潤滑脂和潤滑劑可以用作軸承的潤滑。

6、密封圈也叫減漏環。為減少內泄漏，保護泵殼，葉輪入口處相應的殼體上設有可拆卸密封環。

7、填料函主要由填料構成，可以不讓泵內的水流，流到外面也不讓外面的空氣進入到泵內。

8、軸力平衡裝置，在離心泵工作時，由于泵內的液體在低壓下進入葉輪，在高壓下流出，使葉輪兩側受壓不均勻，產生向入口方向的軸向推力，造成轉子產生軸向竄動，產生磨損和振動，因此應設置軸推軸承，以平衡軸向力。
