家用熱水循環泵分為兩類：帶回水管和不帶回水管，他們的工作原理也略有不同。以下分別用圖和大家分析下工作原理。

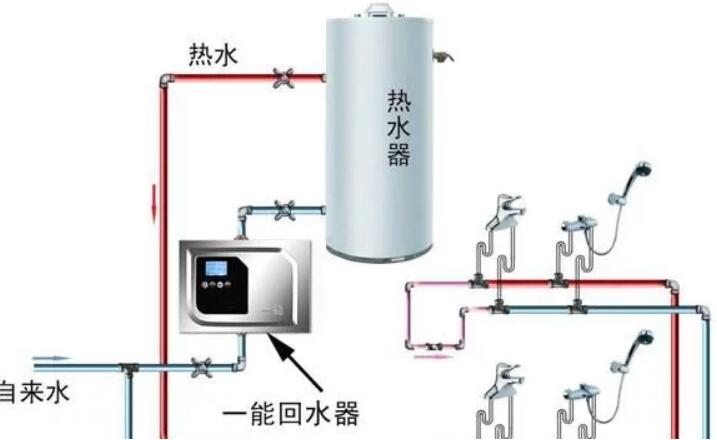

以下這張圖是帶回水管的循環泵
在遠離熱水器的用水端安裝回水管，并同時安裝溫度傳感裝置和閥門。當我們用水時，打開水龍頭，并通過溫度傳感器進行感應。如果是冷水，則打開閥門，使冷水通過回水管流入熱水器進行二次加熱。當溫度傳感器感測到有熱水流入時，請立即關閉閥門，水龍頭就流出了熱水。
不帶回水管的循環泵
顧名思義，該系統沒有回水管，因此熱水管中冷卻的水無法循環到熱水器中進行二次加熱。那么如何處理熱水管中的冷水呢？在水端還安裝了溫度傳感裝置和單向閥，該單向閥連接到熱水管和冷水管，當溫度感測裝置感測到冷水時，單向閥打開并將冷水從熱水管排放到冷水管。當熱水流出時，單向閥關閉，水龍頭自然是熱水。
沒有回水管的回水系統只能打開一次，使用起來比較麻煩。帶回水管的循環泵系統可以選擇溫度控制，定時和其他方式，有更多選擇。如果考慮安裝回水系統，建議在裝修時保留回水管。選擇循環泵時，擁有知名品牌也非常重要。畢竟，產品可以得到更好的保證，建議使用上海離心泵廠家的循環泵。
