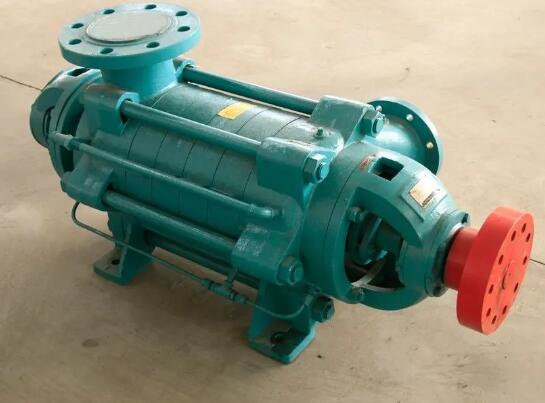

臥式多級離心泵是單吸多級分段結構，它的吸氣口是水平的，而其排氣口是垂直向上布置的。它主要由進水段，中段，導葉，葉輪，出水段和軸承體零件，密封件等組成。以下是臥式多級離心泵的具體安裝步驟：
1、將水泵的機組運到現場，附帶底座者已裝好電動機，找平底座時可不必卸下水泵和電機。
3、使用水平儀檢查底座的水平度。校平后，擰緊固定螺母，并用水泥漿填充底座，水泥干燥后，再次檢查水平度。
4、當設備的功率較高時，可以將泵，電機和底座分開包裝，以方便運輸。此時，用戶需要自行安裝和校準泵的單元。方法如下：
a、清潔基座支撐平面、水泵支腳和電機支腳平面上的污垢，然后將臥式多級離心泵和電機放在基座上。
b、調節泵軸的高度，并在調平后正確擰緊螺母，以防止其移動。
c、提起電動機，使泵聯軸器與電動機聯軸器匹配，然后將電動機放下至相應位置。
d、將兩個聯軸器之間的間隙調整到大約5mm，并檢查電動機軸和泵軸的軸線是否重合。方法是將平直尺放在聯軸器上，兩個聯軸器的外圓與平直尺齊平，請勿重疊，然后調整電動機或泵的相對位置，或用一張紙調整墊片。
e、為了檢查安裝的準確性，應使用塞尺在聯軸器圓周上的幾個不同位置上測量?jī)蓚€(gè)聯軸器平面之間的間隙，耦合平面圓上的大間隙和小間隙之差不得超過0.3毫米；上下或左右之間的距離不得超過0.1毫米。
5、如果設備沒有底座，則需要直接安裝在底座上，該方法與步驟4相似，但需要更加注意校正。
