單向氣動隔膜泵是一種新型的輸送機械，也稱為控制泵，它是執行器的主要類型。 通過接收由調制單元輸出的控制信號，通過動力操作來改變流體流量，該動力操作通常由致動器和閥組成。它主要使用壓縮空氣作為動力源，可以排出各種帶有顆粒，腐蝕性液體，易燃，易揮發，高粘度和劇毒液體的液體。
單向氣動隔膜泵的工作原理

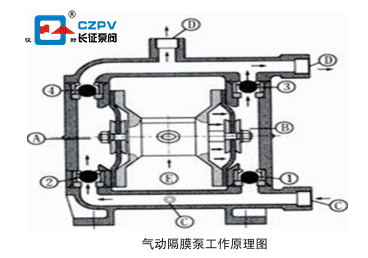

單向氣動隔膜泵使用壓縮空氣作為動力。它是一種正排量泵，其容量由隔膜的往復變形引起。它的工作原理與柱塞泵相似。單向氣動隔膜泵一般由進氣口，閥體，閥，球，球座，隔膜，連桿，連桿銅套，中間支架，泵入口，排氣口等組成。單向氣動隔膜泵的工作原理如圖所示。
膜片向右運動，將壓出室B的介質通過單向球閥3送到出口D;與此同時吸入室A形成真空，介質通過吸入口C及單向球閥2進入吸人室A。膜片向左運動時，前面的壓出室B變?yōu)榱宋胧?吸入室A變成了壓出室;壓出室A中的介質通過單向球閥4送到出口D，與此同時吸入室B形成真空，介質通過吸入口C及單向閥1進入吸人室。E為進氣口，膜片左右來回往復運動便完成了吸入排出介質的一個完整過程。
以上是上海長征泵對單向氣動隔膜泵的工作原理進行的總結。
