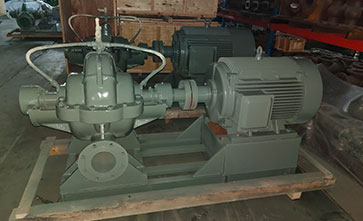

單級雙吸離心泵的組裝工作量比較大，但是對于單吸泵來說組裝是比較簡單的，只要熟練掌握雙吸中開泵的總裝技巧，對于雙吸泵的組裝工作就會簡單易于操作。把雙吸泵的所有零部件進行清理、檢查與整修之后就能進行組裝工作。前幾天我們對雙吸泵安裝操作注意事項進行了闡述，今天就來講解雙吸泵組裝調整注意事項。
1.測量總竄動量
齒形墊裝入，不裝平衡盤而使用一個舊擋套替換，軸套裝上后并緊固好鎖緊螺母后，接著前后撥動轉子，在軸端放置好百分表的兩次數值之差即為軸的總竄動量?？梢允褂弥谎b上平衡盤與軸套的方法，把軸套鎖緊螺母緊固到正確的位置后，再前后撥動轉子，兩次測量的對輪端面距離之差是轉子的總竄動量。
2.葉輪出水口中心定位
事先準備好一塊定位片，將定位片插入到葉輪的出水口。把轉子推到定位片和進水段側面接觸，葉輪出水口中心線應該正好和導葉入水口中心線對齊。在和入口側填料室端面齊平的地方用劃針在軸套外圓上劃線，裝好平衡裝置后檢查出水口的對中情況。
3.平衡盤裝置和轉子軸向位置的調整
先把平衡盤、調整套、軸套、齒形墊等裝好，接著把鎖緊螺母固定好。再前后撥動轉子，用百分表將推力間隙測量出來。假如推力間隙＞4mm時，應該縮短調整好長度，這時轉子位置向出口側后移。假如推力間隙＜3mm時，應該更換新的齒形墊，厚度會有所增加，轉子的位置會向入口側前移。
4.轉子和靜止部分的同心度調整
單級雙吸泵的泵體部分組裝完成后，可以回裝兩端的軸承，步驟為以下幾點。
①在沒有裝下軸瓦前，轉子部件會支撐在靜止部件上面。兩端軸承架上各安裝一個百分表。
②用撬棒把轉子兩端同時抬起做上下運動，百分表上下運動時的讀數差進行記錄，差值為轉子同靜止部件的徑向間隙。
③調整時要保持轉子和靜止之間的同心度，可以把下軸瓦取出。測量時可以用內卡測出軸頸是否處于軸承座的中心位置。
④緊固好軸承架螺栓，打上定位銷即可。
⑤以上完成后可以檢驗其吻合程度，再把軸承裝好。
5.其他工作
雙吸泵檢修完成后，檢查雙吸離心泵旋轉是否正常，各部件沒有缺陷時運行振動小，復測轉子與靜止的各項間隙以及轉子的軸向總竄動量等符合要求。
經過以上對雙吸泵組裝調整注意事項的講解，相信大家對雙吸泵的組裝有了更深入的了解，接著對雙吸泵進行日常的檢修工作就能投入正常的使用當中，保證雙吸泵各部位的誤差在規定值范圍內，確保安裝質量合格。離心泵廠家總結。
