從磁力泵和屏蔽泵的對比圖可以看出它們區別在于原理不同、優缺點不同、分類不同等。

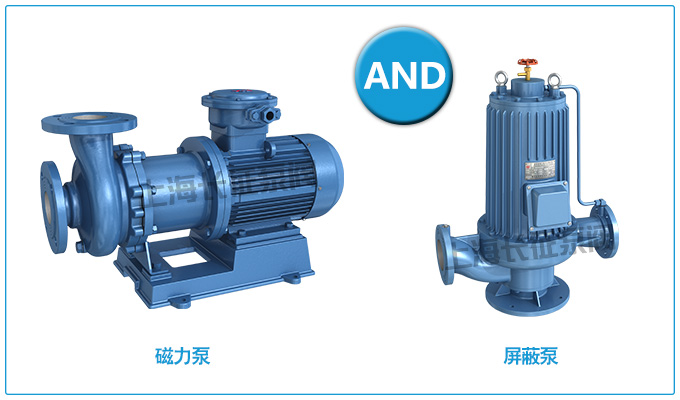

磁力泵和屏蔽泵的對比圖

工作原理不同

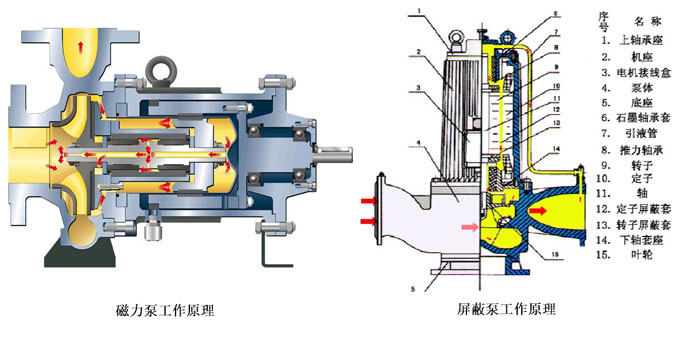

磁力泵工作原理：磁力泵是利用電機軸上的外磁轉子以及泵軸上的內磁轉子所產生的磁力，把電機轉矩傳遞給泵軸進而帶動葉輪泵送介質。電機運行時外磁轉子利用隔離罩和內磁轉子互相吸引帶動泵軸與葉輪轉動。內外磁轉子磁鋼快數量相同，形成了一一對應的磁極關系兩者進行同步運轉。

屏蔽泵工作原理：屏蔽泵主要是由葉輪、泵體、定子、轉子、前后軸承、推力盤等構成，電機和泵組合為一體，定子和轉子之間可以采用非磁性薄壁材料制成屏蔽套隔開，轉子由前后軸承支撐浸沒在輸送介質當中。定子繞組通電后，電磁可以透過屏蔽套傳入帶動轉子進行轉動，進而帶動葉輪泵送介質。

優缺點不同

磁力泵優點：傳動軸無需穿入泵殼，而是通過磁場透過空氣間隙與隔離套薄壁傳動扭矩，帶動內轉子從根本上解決了軸封的泄露通道，進而實現了完全密封；聯軸器傳動變成同步拖動，不存在摩擦與接觸，阻尼減震作用減少了電機振動對泵的影響與離心泵發生氣蝕振動對電機的影響，可能性能比較高。

磁力泵缺點：磁力泵的效率低于普通離心泵；磁力離心泵不允許無料空轉。

屏蔽泵優點：屏蔽式管道離心泵沒有滾動軸承與電機的風扇，不需要外加潤滑油，運行比較平穩噪聲比較低。電機的轉、定子不和物料接觸，即便屏蔽套破損也不會產生外漏的危險，安全性能比較好。

屏蔽泵缺點：屏蔽泵的效率一般會低于有密封的離心泵。但是在中小功率情況下和雙端面密封泵相比，雙端泵增加了冷卻與沖洗系統的功率消耗，總效率相差不大。

分類不同

磁力泵分類：磁力泵按照流體方式的不同分為磁力驅動離心泵、磁力驅動螺桿泵、磁力驅動齒輪泵；按照介質工況條件分為普通磁力泵、高溫磁力泵、耐腐蝕磁力泵；按照磁力驅動原理分為永磁同步傳動磁力泵、感應式異步傳動磁力泵；按照葉片級數分為單級磁力泵、多級磁力泵。

屏蔽泵分類：根據泵送液體的溫度、粘度、壓力、有沒有顆粒等情況，屏蔽泵可分為基本型、逆循環型、高溫型、高熔點型、高壓型、自吸型等。

磁力泵和屏蔽泵的對比圖由離心泵廠家總結。
