自吸泵的產品型號有許多例如ZX、ZW、WFB、JMZ、FPZ、SC、SCZ等自吸泵型號。今天我們就來講解一下ZX自吸泵產品說明書。
自吸泵產品說明書
自吸泵產品概述
ZX自吸泵為臥式自吸泵結構，ZX清水自吸離心泵和其他形式的自吸離心泵相比，ZX自吸泵本身沒有逆止閥，結構會比較簡單工作時更加穩定可靠。沒有故障工作時間會比較長，ZX清水自吸離心泵效率高、重量輕、體積小、使用與維護比較便捷，在設計上做了比較特殊的考慮與相同口徑的自吸泵比較，ZX自吸泵性能更高排量更大。
ZX自吸清水離心泵在搶險救助、例如排澇、農業生產、救火中作為應急泵使用更為突出。ZX型自吸泵可以廣泛適用在化工、石油、冶金、化纖、能源、食品、交通、機械等工業部門城市給水，可以適用于噴灌、農業排灌。供泵送清水或者粘度小于5°E，溫度小于80℃物理和化學性質類似于清水的其他液體之用。

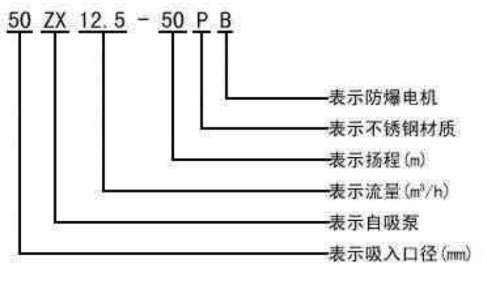

自吸泵型號意義
50ZX12.5-50PB
50-吸入口徑（mm）
ZX-自吸泵
12.5-流量（m3/h）
50-揚程（m）
P-不銹鋼材質
B-防爆電機
自吸泵技術參數
流量：6.3m3/h～400m3/h
揚程：5mi～132m
功率：0.55KW～110KW
轉速：1450r/min、2900r/min
進口直徑：50mm～200mm
較高工作壓力：1.6Mpa
自吸泵維護與拆裝
自吸泵的維護
（1）滾動軸承：高效節能自吸泵長期運行后，軸承磨損到一定程度時就需要進行更換。
（2）前密封環和后密封環：在密封環磨損到一定程度時是需要更換的。
（3）機封：機械密封在不漏液的情況下通常不進行拆檢，假如軸承體下面的泄露口處產生嚴重泄露時，應該對機械密封進行拆檢工作。在裝拆機械密封時需要輕拿輕放，注意配合面的清潔情況，保護好動環與靜環的鏡面。禁止敲擊與碰撞。由于機械密封而導致泄露的原因主要是摩擦副鏡面拉毛導致。修復方法是可以對摩擦副端面進行研磨使鏡面恢復。機械密封產生泄露的另外一個原因是O型橡膠圈安裝失誤或者變形老化導致。需要調整O型密封圈進行重新裝配。
自吸泵的拆裝
（1）將電機先拆下或者將聯軸器進行脫出。
（2）將軸承體總成拆出，查看葉輪與前口環的徑向間隙，查看葉輪螺母有沒有松動。
（3）將葉輪螺母拆下后將葉輪拉出，查看葉輪與后密封環的徑向間隙。
（4）將機械密封的緊固螺釘松出，將機械密封的動環部分拉出，查看動靜環端面的貼合情況，查看O型密封圈的密封情況。
（5）將聯軸器的緊固螺母旋出，將聯軸器拉出。
（6）將軸承端蓋拆下，將泵軸與軸承拆出。
（7）安裝時可以根據拆卸的順序反向操作即可。
自吸泵產品說明書由水泵廠家總結。推薦閱讀：自吸泵吸程可達多少米？
