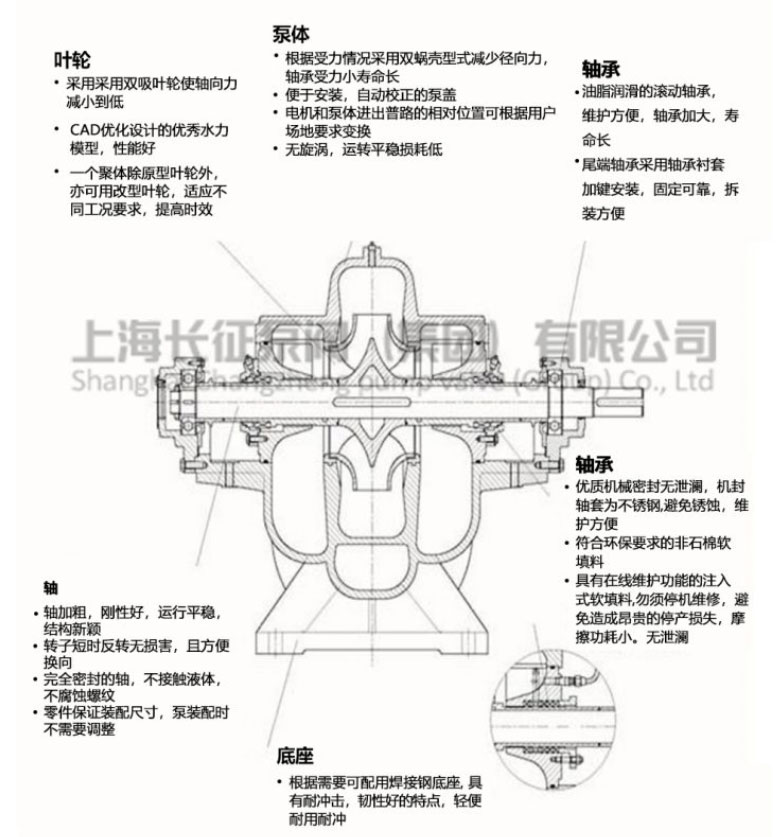

單級雙吸離心泵的結構特點有：
單級雙吸離心泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂成水平方向．檢修時無需拆卸進出口水管及電機。從轉動方向看去，水泵為順時針方向旋轉，根據用戶需要亦可改為逆時針方向旋轉。
泵軸由兩個單列向心球軸承支撐。 軸承安裝在軸承體內，安裝在泵體的兩端，并用黃油潤滑。
靜平衡校驗后的葉輪固定在軸上，軸套的螺母在軸套的兩側，其軸向位置可通過軸套的螺母進行調節。
雙吸氣密封圈用于減少水從泵壓力室泄漏回吸氣室。
軸封通常是軟填料密封，可以根據用戶需要使用機械密封結構。
泵體和泵蓋構成葉輪的工作室。 在入口和出口法蘭上，制有用于安裝真空計和壓力計的管螺紋孔。 入口和出口法蘭的下部有用于排水的管螺紋孔。
單級雙吸離心泵的主要零件有：泵體，泵蓋，葉輪，軸，雙吸密封圈，軸套等。
