単吸離心泵的結構
單吸離心泵的基本結構由八個部分組成，即：葉輪，泵體，泵蓋，擋水環，泵軸，軸承，密封圈，填料函，軸向力平衡裝置。
1.葉輪是離心泵的核心部件，它具有高轉速和高輸出功率。
2.泵體也稱為泵殼，它是泵的主體。它起到支撐和固定的作用，并與安裝軸承的支架相連。
3.泵軸的作用是將電動機與聯軸器連接，并將電動機的扭矩傳遞到葉輪，因此它是傳遞機械能的主要部件。
4.密封環也稱為泄漏減少環。
5.填料函主要由填料組成，因此泵中的水不會流到外部，并且外部空氣也不會進入泵。始終保持水泵中的真空！當泵軸與填料之間的摩擦產生熱量時，有必要通過水密封管將水注入水密封環中以冷卻填料。
6.軸向力平衡裝置，在単吸離心泵工作過程中，由于液體在低壓下進入葉輪，在高壓下流出，葉輪兩側的壓力不相等，軸向推力為入口。這將導致轉子軸向移動并產生磨損和振動。因此，應安裝軸向推力軸承以平衡軸向力。単吸離心泵獨特的加大出水口和先進的葉輪設計可使產品自由流動，并滿足要求（要求可降低空氣濁度）。 該產品可以通過機器清潔或手動清潔。同時，在設計中使用了可清洗的軸封。

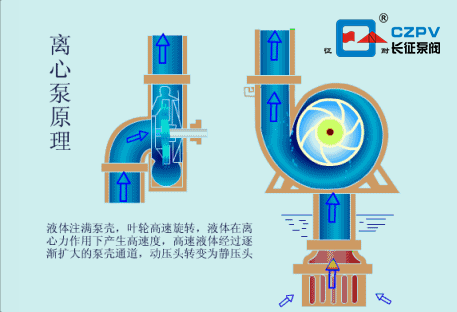

単吸離心泵的工作原理
在啟動單吸離心泵之前，泵殼中充滿了正在輸送的液體。啟動后，葉輪由軸驅動以高速旋轉，并且葉片之間的液體也必須旋轉。在離心力的作用下，液體從葉輪的中心拋到外緣并獲得能量，從而以高速離開葉輪的外緣并進入蝸殼泵殼體。在蝸殼中，液體由于流動通道的逐漸膨脹而減速，然后將部分動能轉換為靜壓能，以較高的壓力流入排放管并將其發送到所需位置。
當液體從葉輪中心流到外邊緣時，在葉輪中心會形成一定的真空。由于儲罐液位上方的壓力大于泵進口處的壓力，因此液體被連續壓入葉輪中。
以上是上海長征泵閥對単吸離心泵的結構原理進行的簡要總結。
